預制化H型構件植入攪拌墻圍護技術成功應用
城地建設集團有限公司
致力于開展預制化構件
在基坑支護體系中的研發和應用
已取得一定成效
預制化H型構件植入攪拌墻圍護技術采用高強混凝土及高強鋼筋配合工業化生產流程制作后,現場插入水泥土攪拌樁內，形成勁芯水泥墻圍護結構。
H型截面是目前最優的抗彎截面形式，H型構件普遍適用于水利、市政、工業與民用建筑、港口、鐵路、公路、橋梁、船塢、石油化工等工程領域。根據設計需求可選擇不同型號的樁型,保證圍護結構的安全性、時效性和經濟性。
預制化H型構件植入攪拌墻圍護技術具有以下優點：
微擠土、低噪音、施工速度快、適用性強
攪拌樁的施工不但可以保證H型構件順利插入,又起到止水帷幕的作用
H型構件采用高強預應力鋼棒配筋,蒸汽養護,工業化生產,制樁速度快，質量可靠
構件整體剛度大,抗彎能力強。充分發揮鋼筋受拉能力,較圓形截面的鉆孔灌注樁節約大量鋼筋混凝土，工程造價大幅降低
基坑總面積約35338平米，基坑外周長808米，地下二層，開挖深度8.95~11.15米。基坑安全等級均為二級；一般區域環境保護等級三級，南側環境保護等級二級。
預制化H型構件配筋示意圖
預制化H型構件現場堆放圖

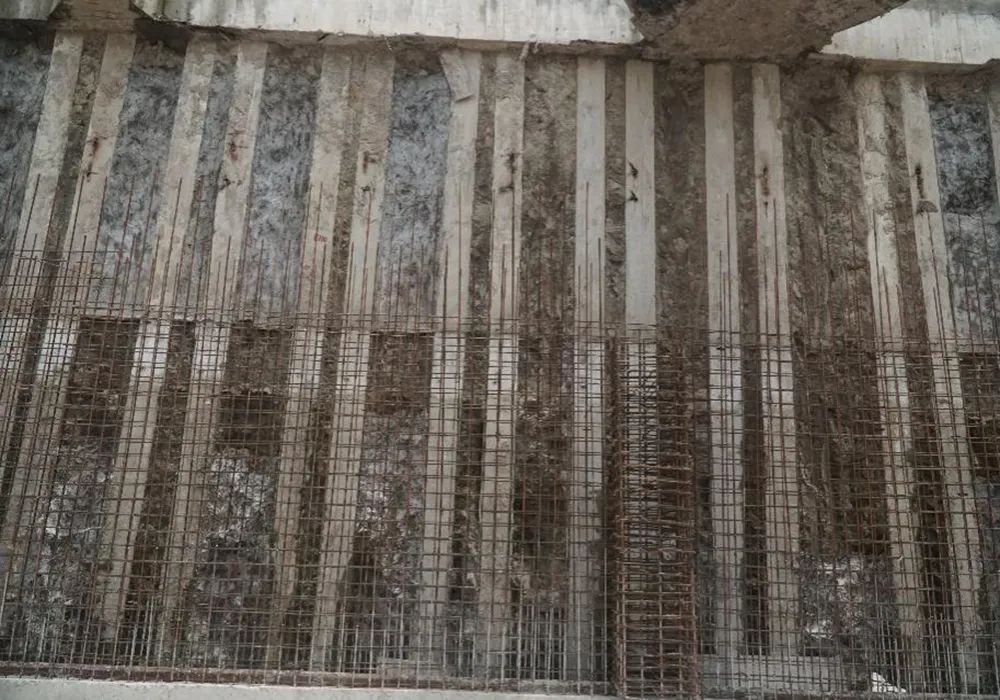

H板樁插一跳一
H板樁插二跳一
本工程主要采用H850*400板樁+φ850~φ950灌注樁

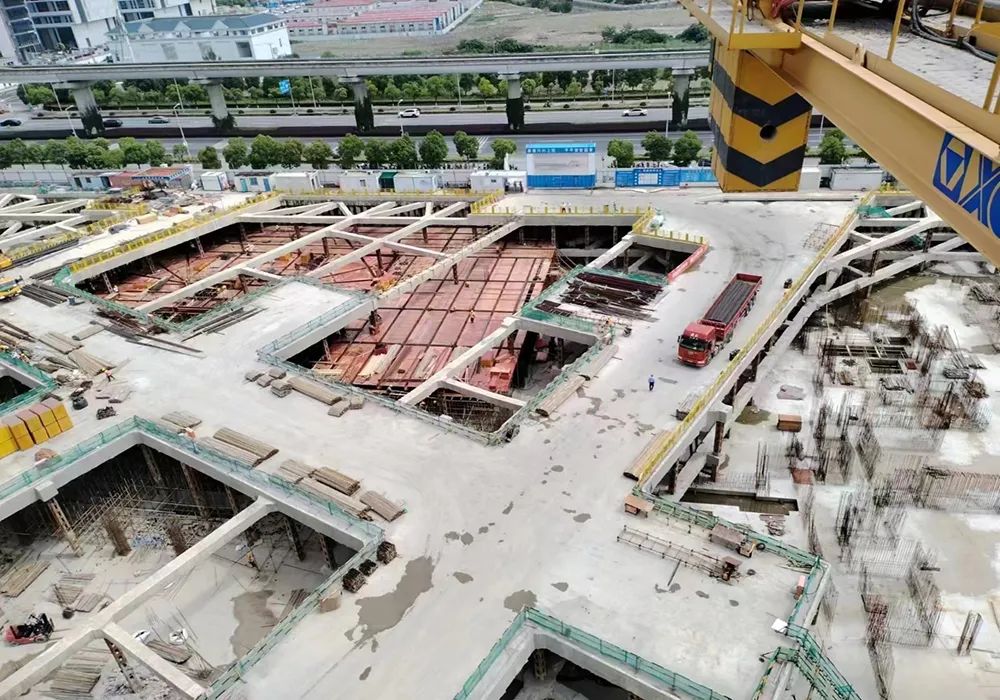

本工程采用兩道混凝土支撐，立柱采用鋼格構立柱樁

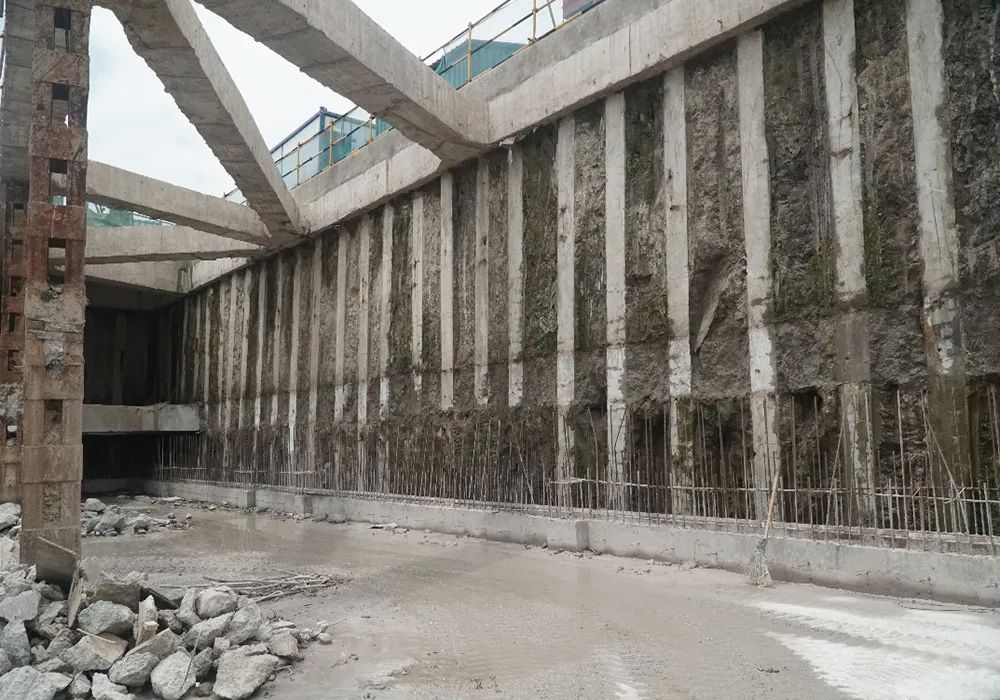

目前現場地下二層區域底板已施工完畢，正在拆除第二道支撐，分區域開始支模板準備施工上部結構

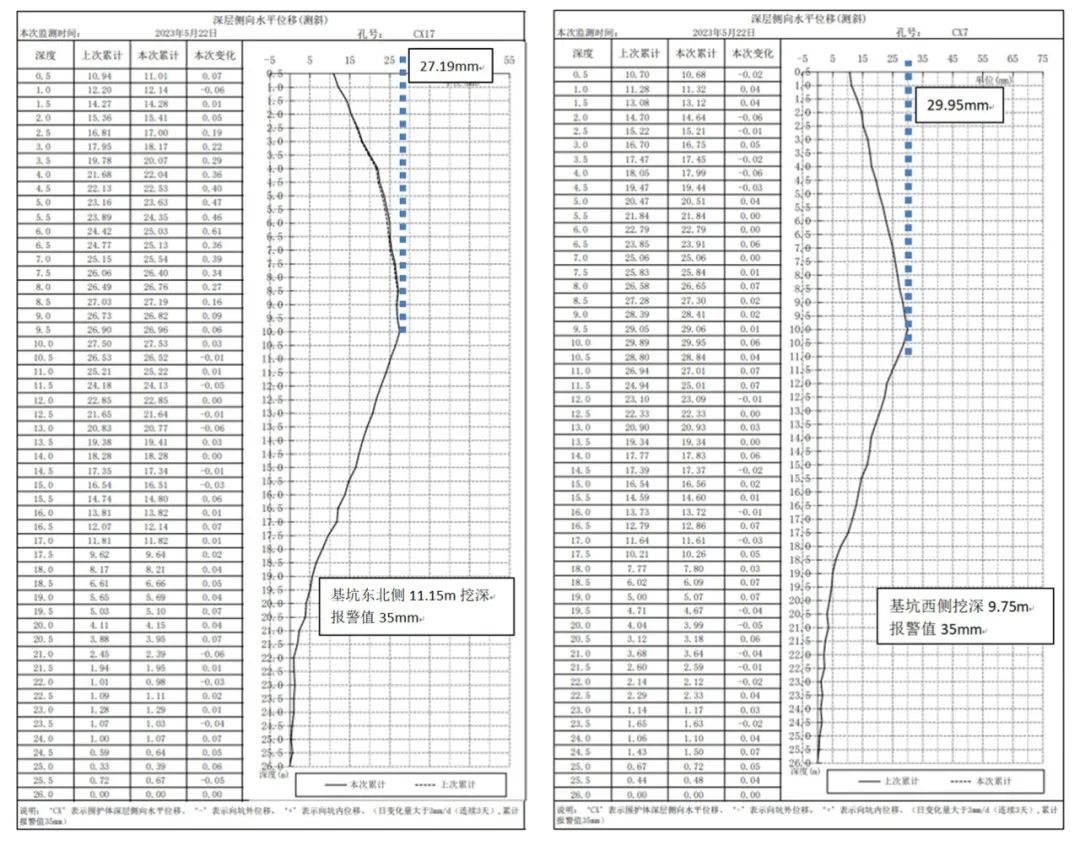

該基坑由于疫情等客觀原因，開挖到底至今已暴露一年。但是基坑深層水平位移、周邊管線及道路沉降等多項環境保護控制數據均在報警值范圍之內。即便在這樣的特殊情況下，預制混凝土H型板樁依然穩定可靠。
相比灌注樁，采用預制化H型構件植入攪拌墻圍護技術可降低10%~20%的成本
灌注樁機3根/臺/天；H型構件12根/臺/天。H型構件本身插入速度很快，加上其本身工藝優勢，在攪拌樁打完的同時,H型構件也基本植入完成
預制混凝土H型板樁相比鉆孔灌注樁等常規工藝，在經濟性、功能性以及施工效率方面都存在明顯優勢。解決了傳統基坑圍護工程成本高、施工慢、風險高的問題，既保證基坑的安全穩定性，又快捷綠色，符合順應國家生態環境建設規劃，具有工程應用深化推廣的長遠意義。
